Module Đo Cường Độ Ánh Sáng BH1750- GY30

Module Đo Cường Độ Ánh Sáng BH1750- GY30
BH1750-GY30 là 1 cảm biến ánh sáng kĩ thuật số, sử dụng giao tiếp I2C. BH1750 là một trong những cảm biến phổ biến nhất, thu thập dữ liệu nhiệt độ môi trường xung quanh,có thể được điều chỉnh bởi bàn phím điện thoại thông qua màn LCD -LCD-16x2. Nó có thể phát hiện ánh sáng với dải khá rộng( 1-65535 lx ).

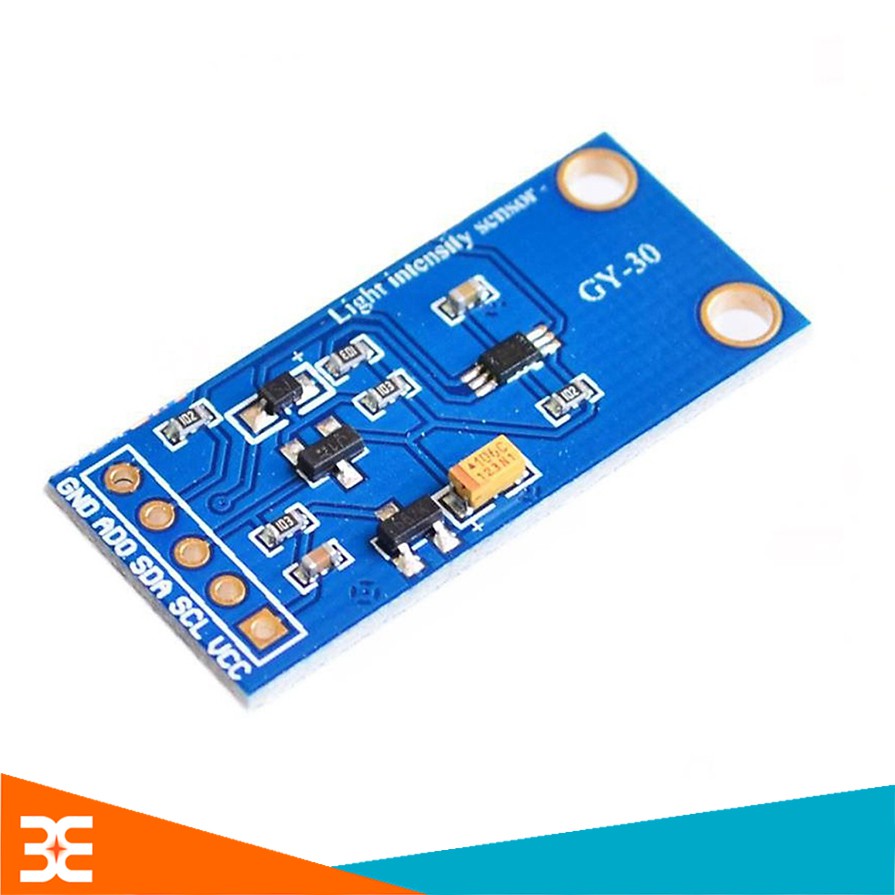

Module đo cường độ ánh sáng BH1750- GY30

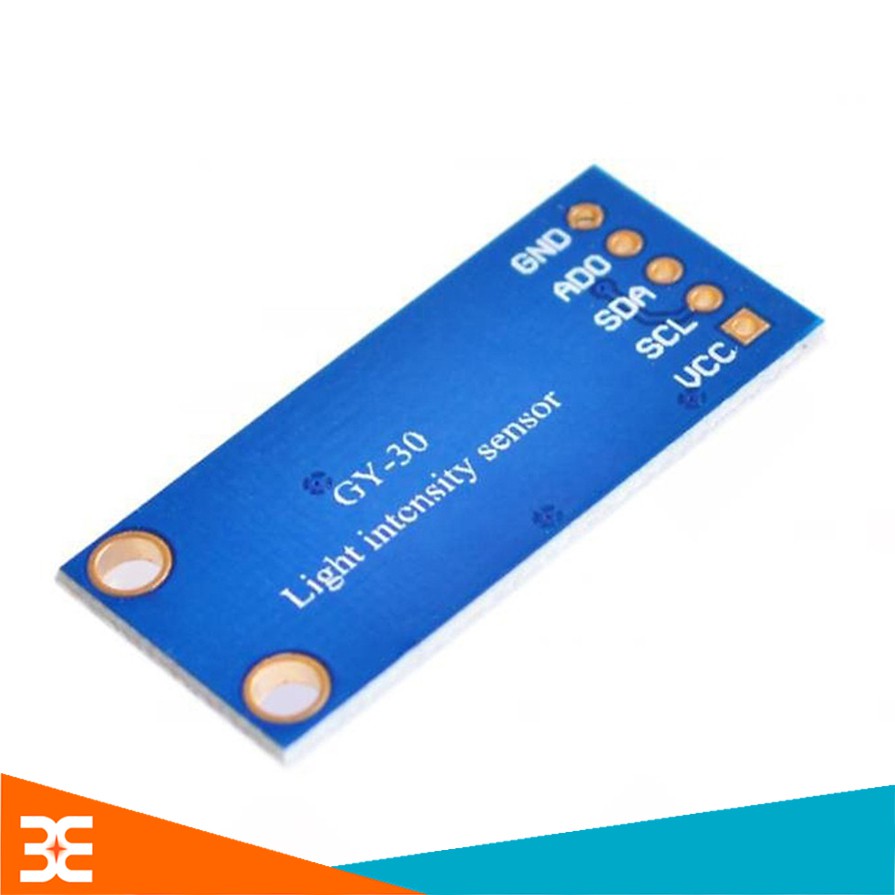

Mặt Sau Module đo cường độ ánh sáng BH1750- GY30


Các thông số kỹ thuật:


Bảng giá trị thông số cực đại

Bảng giá trị thông số cực đại



Một số giá trị thông số trong điều kiện hoạt động

Một số giá trị thông số trong điều kiện hoạt động



Sơ đồ khối:
Sơ đồ khối của BH1750-GY30

Sơ đồ khối của BH1750-GY30



Trong đó:

PD : photo diode
AMP: Intergration-OPAMP(chuyển đổi từ dòng PD sang điện áp)
Logic+I2C Interface
OSC : Internal Oscillator ( thông thường 320kHz)


Quá trình đo:
Quá trình đo của BH1750-GY30



Quá trình đo của BH1750-GY30









Cấu trúc

Opecode

Hoạt động



Power Down

0000_0000

Không hoạt động

Power On

0000_0001

Đợi đo

Reset

0000_0111

Đặt giá trị thanh ghi dữ liệu

Continously H-Resolution Mode

0001_0000

Bắt đầu đo : 1lx

Thời gian đo : 120ms

Continously H-Resolution Mode2

0001_0001

Bắt đầu đo : 0.5lx

Thời gian đo : 120ms

Continously L-Resolution Mode

0001_0011

Bắt đầu đo : 4lx

Thời gian đo : 16ms

One Time H-Resolution Mode

0010_0000

Bắt đầu đo : 1lx

Thời gian đo : 120ms

Tự động đặt xuống Power Down sau khi đo

One Time H-Resolution Mode2



0010_0001

Bắt đầu đo : 0.5lx

Thời gian đo :120ms

Tự động đặt xuống Power Down sau khi đo

One Time L-Resolution Mode



0010_0011

Bắt đầu đo : 4lx

Thời gian đo : 16ms

Tự động đặt xuống Power Down sau khi đo




Ứng dụng của Module BH1750
Sau đây là hướng dẫn đo cường độ ánh sáng dùng BH1750-GY30 với Arduino Uno ( kết quả hiển thị trên màn hình laptop,PC )


Ảnh nối mô phỏng BH1750

Ảnh nối mô phỏng BH1750



Cách nối dây:



Arduino Uno

BH1750-GY30

5V or 3.3V ( VCC)

VCC

GND

GND

A4(SDA)

SDA

A5(SCL)

SCL







Ảnh nối thực tế Arduino vs BH1750-GY30



Ảnh nối thực tế Arduino vs BH1750-GY30





Hướng dẫn và lưu ý sử dụng Module BH1750 - GY30
Việc kết nối giữa Arduino và BH1750 khá đơn giản,các bạn cần chú ý kết nối đúng chân rồi nạp code cho Arduino như hướng dẫn là được.


Source code :



#include

#include



BH1750 lightMeter(0x23);



void setup(){



Serial.begin(115200);



// Initialize the I2C bus (BH1750 library doesn't do this automatically)

Wire.begin();

// On esp8266 you can select SCL and SDA pins using Wire.begin(D4, D3);





lightMeter.begin(BH1750_CONTINUOUS_HIGH_RES_MODE);

Serial.println(F("BH1750 Test"));



}





void loop() {



uint16_t lux = lightMeter.readLightLevel();

Serial.print("Light: ");

Serial.print(lux);

Serial.println(" lx");

delay(1000);
