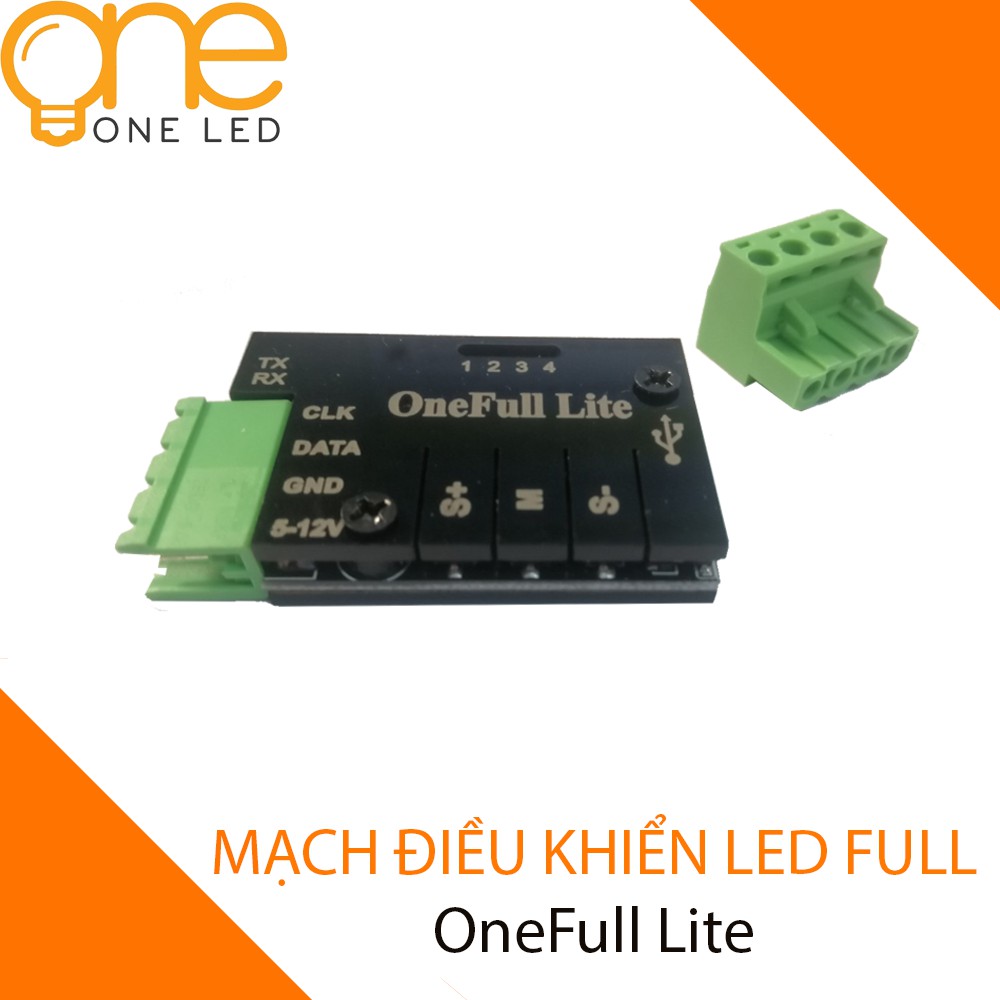

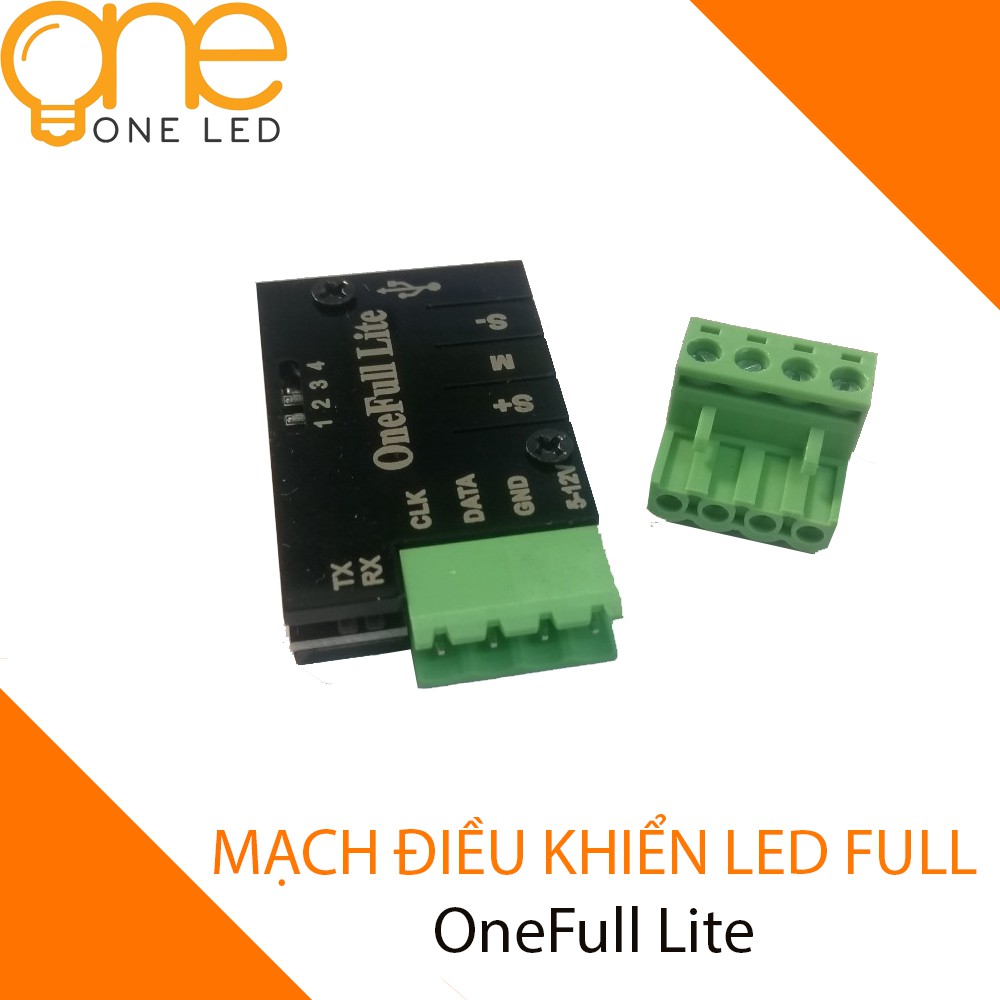

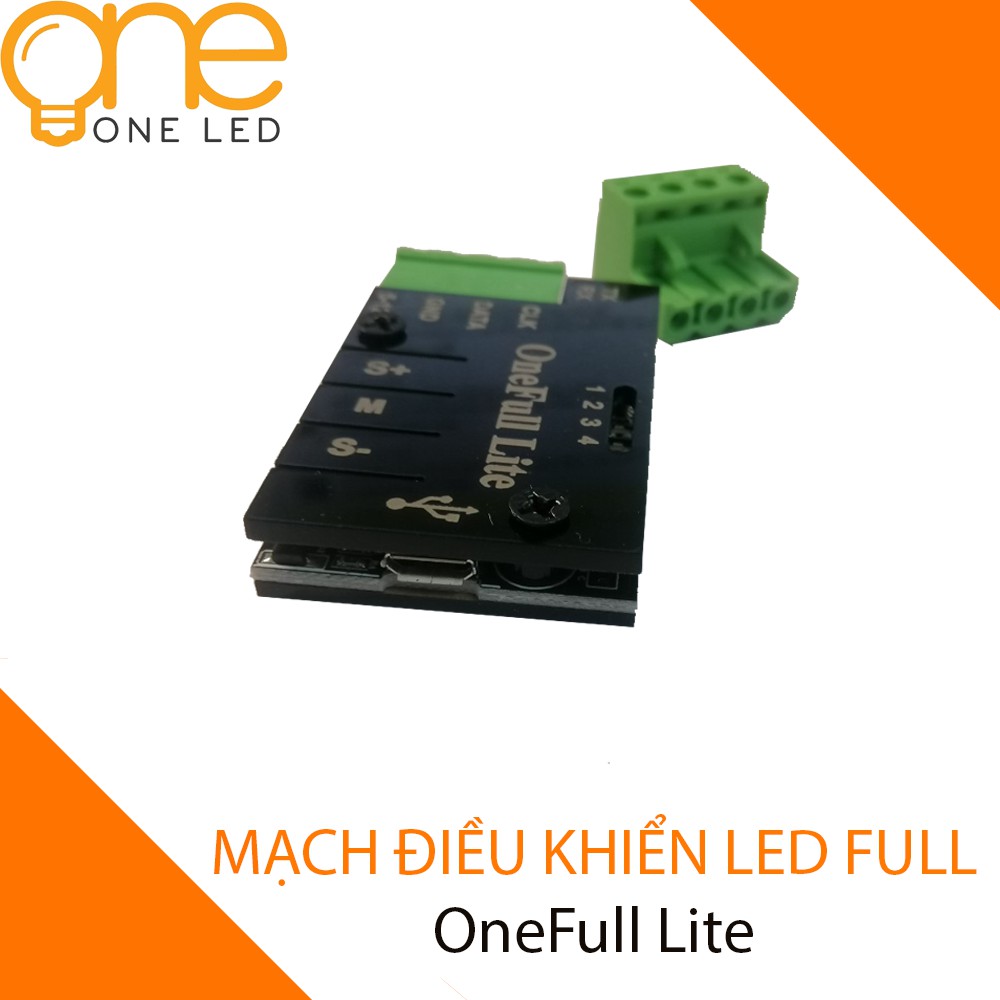

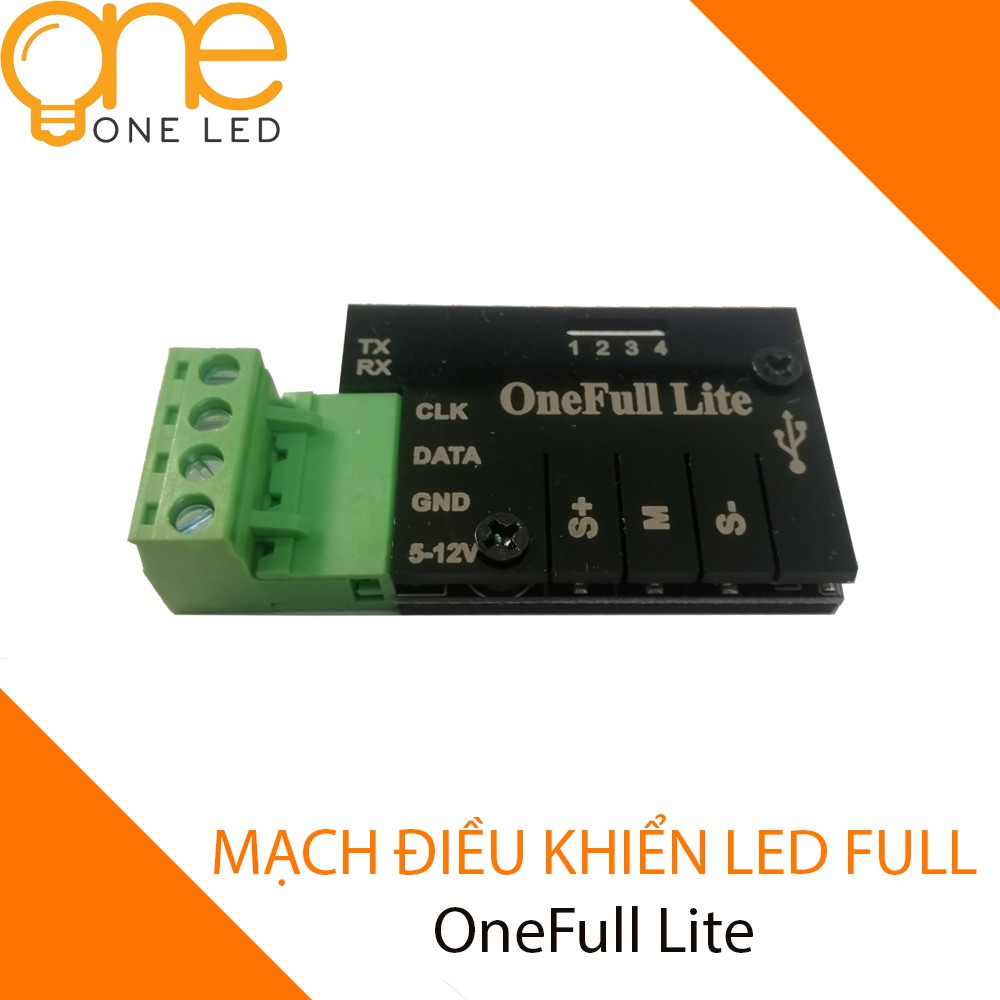

Bo điều khiển Led Full 1903, 6803 - ONEFULL LITE

THÔNG SỐ KỸ THUẬT:
• Hiệu Ứng: Không giới hạn + Tương thích với phần mềm OneFull Lite
• Điện áp: 5V – 12V
• Khối Nguồn: 1 đầu vào duy nhất 5V
• 3 Nút Nhấn: Speed + | Speed – | MODE
• Tốc Độ Hiệu Ứng + Độ Sáng LED: Điều chỉnh qua phím bấm. Ấn SPEED + – để tăng giảm độ sáng cho hiệu ứng
• Khối Hiển Thị: 1 LED báo nguồn
• Domino Rời: kết nối khối nguồn + dữ liệu dễ dàng
• Thiết Kế: nhỏ gọn, thuận tiện
-------------------------------------------------------------------------------
ĐIỀU KHIỂN LED FULL:
• Chức Năng: Điều khiển LED FullColor Offline – Tương thích với các dự án Biển Chạy Chữ vừa và nhỏ.
+ Led Full 1903 - 2 đầu ra - điều khiển 1.500 Led Full/ mỗi cổng
+ Led Full 6803 - 1 đầu ra - điều khiển 3000 Led Full
-------------------------------------------------------------------------------

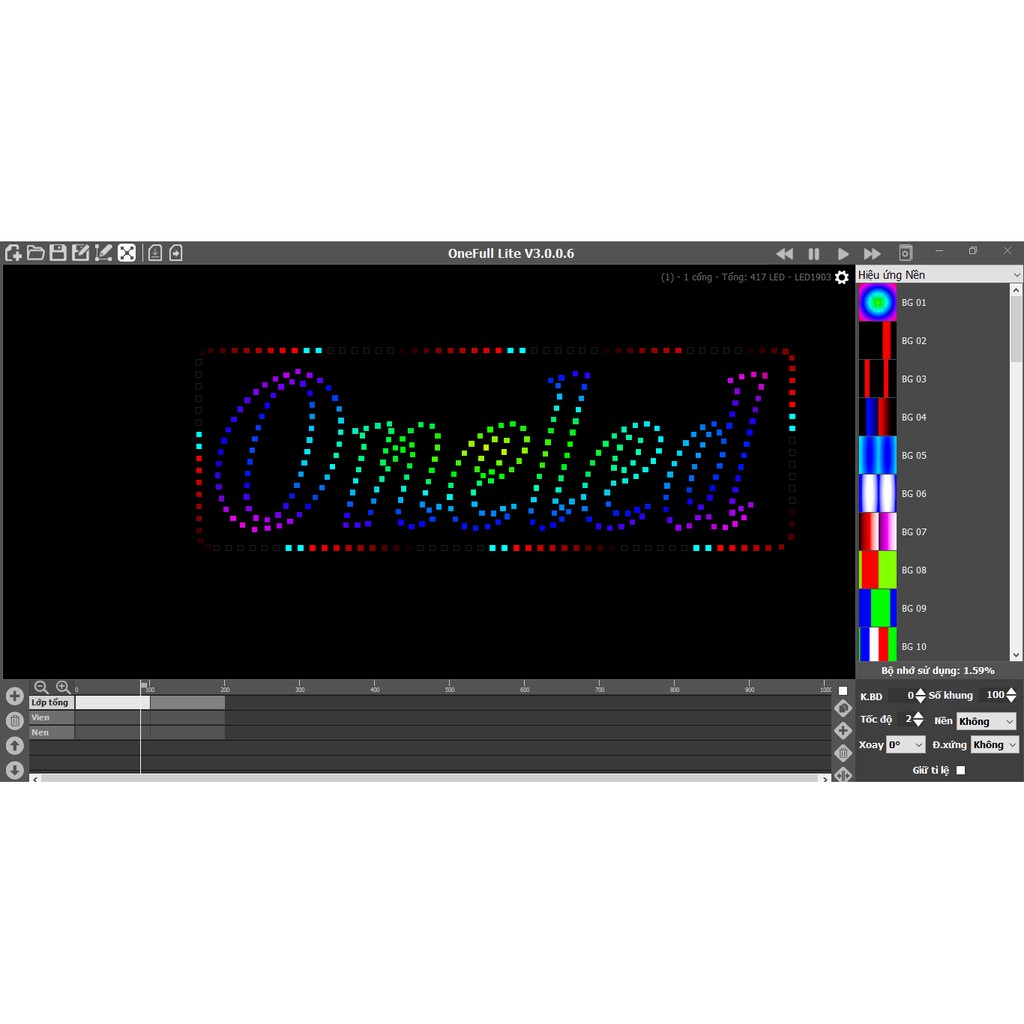

PHẦN MỀM ONEFULL LITE:
• Phần mềm Tiếng Việt
• Thiết lập mọi sơ đồ ngay trên phần mềm – 35 thao tác linh hoạt, add file DXF chính xác
• Hiệu ứng có sẵn chia nhỏ thành từng folder, phù hợp với mọi công trình thực tế – click và chọn (2 phút xong 1 dự án đơn giản)
• Hiệu ứng không giới hạn với tính năng Hiệu ứng Thủ công – Tạo hiệu ứng, Vẫy Full, hiệu ứng Hào Quang….v.v
• Hiệu Ứng tinh chỉnh cao, phù hợp với làm biển mặt tiền và biển quảng cáo, sắp xếp trên dòng Timeline
• Mô phỏng hiệu ứng trực quan (1 hoặc tất cả layer)
• Xuất chương trình trực tiếp vào chíp nhớ
-------------------------------------------------------------------------------
PHƯƠNG PHÁP ĐẤU NỐI:
1. Đấu Mạch vs Nguồn
• Đấu nguồn 5V (12V) (1 dương, 1 âm) từ NGUỒN về 2 cọc: VCC(+) và GND(-) của mạch

2. Đấu LED vs Nguồn (500 LED – 1 Nguồn 5V 60A)
• Bước 1: Xác định dây Dương, ÂM của LED – Dây Dương: Màu Đỏ | Dây Âm: MÀU DÂY thừa ra cùng MÀU ĐỎ
• Bước 2: Kết nối các Dây Dương ( ĐỎ ) cho về VCC(+) của Nguồn, kết nối các Dây Âm cho về GND (-) của Nguồn

3. Đấu Mạch vs LED
• Bước 1: Xác định đầu vào của LED Full – thông qua ký hiệu mũi tên trên LED
• Bước 2: Xác định dây: GND – DATA – CLOCK của LED – với loại 4 dây (GND – Data với 3 dây)
• Bước 3: kết nối 3 dây: GND – DATA – CLOCK của con LED ĐẦU TIÊN – với 3 cọc GND – DATA – GND của MẠCH (GND – Data với 3 dây)
-------------------------------------------------------------------------------
